詳情

防止設備操作人員過份斜拉斜吊貨物、造成的損毀起重機，可輕微適度斜拉斜吊、過份斜拉斜吊貨物將自動切斷電源、停止工作

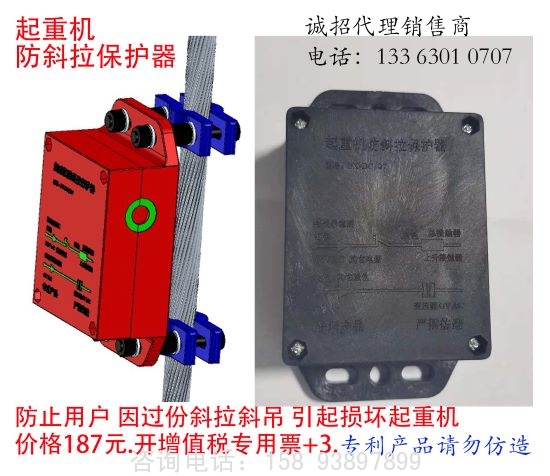

FX-DC/07型起重機防斜拉保護器是我們專為各類起重機械研制的新一代防斜拉智能保護裝置。起重機、如：單梁起重機、雙梁起重機、電動葫蘆安裝本裝置后，操作人員麻痹大意過份斜拉重物時，當起重機上鋼絲繩的傾斜角度超過一定數值，本裝置自動切斷電源，起到保護操作人員、起重機不受損壞的效果、杜絕危險事故的發生。

本裝置利用重錘原理結合特制繼電器、結構精簡穩定、實用性強，不改變、不拆卸起重機原有的結構。不影響起升高度、不受無線信號干擾，更容易安裝實施。

新安裝的起重機、特別是單梁起重機、大多是用戶斜拉斜吊重物造成導繩器損毀后脫落，斷火限位器損壞，然后用戶叫售后人員去修理、用戶還會推卸責任說：你這產品質量不好，毛病多。大多業務經理會派人去維修。其實是用戶斜拉斜吊造成的，有了起重機防斜拉保護器、這些問題就全解決了、特別是新安裝的起重機故障率顯著降低、效果明顯。

 二：技術參數

1:檢測范圍：0^o-13^o出廠時已設定好, 不用調試。

2:延時保護時間0.1S～30S.（出廠值：3S～5S已設定好、不需要在調）

3:自動復位。

4:傾斜保護角度0.1^O～13^O可設定。（出廠值：11^O已設定好、不需要在調）

5:輸出繼電器觸頭容量：5A/250V.

6:繼電器觸點壽命：大于500000次。

7：工作電源：AC36V、頻率50HZ?？蓙黼妳f商定制DC12V、DC24V、DC48V或AC12V、AC24V、AC48V、AC220V、AC380V、頻率60HZ.

8：電源功率：小于1.5VA(小于1瓦)。

9：防護等級：IP42(可定做IP54型以及防爆型)。

10：環境溫度：-25℃～60℃.

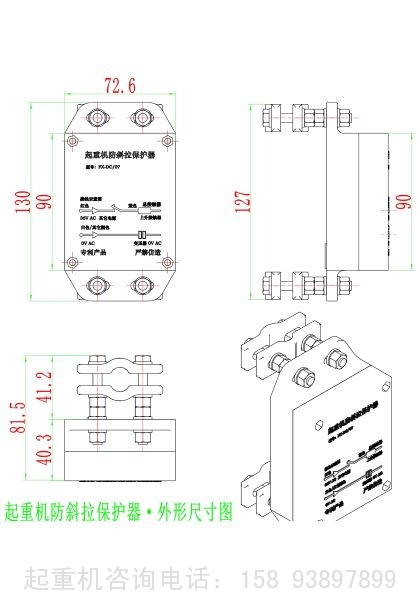

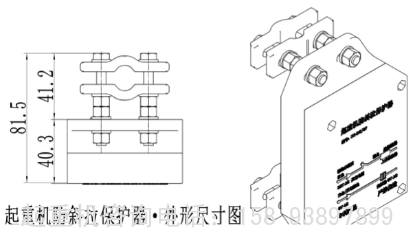

11：外形尺寸; 重量約420克.

專利產品·嚴禁仿造

三：安裝·調試·使用

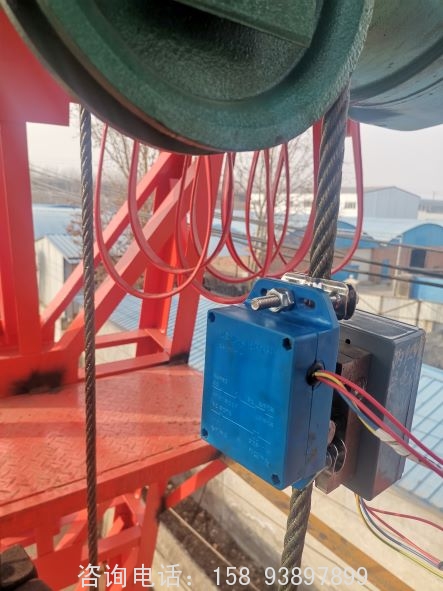

1：安裝位置；對于單梁起重機，應安裝在電動葫蘆底面在往下100毫米處。對于雙梁起重機，應安裝在滑輪底面在往下300毫米處。防斜拉保護器若用于雙梁起重機，定貨時應注明。安裝時、箭頭與字體方向應向上。

2：接線；起重機防斜拉保護器接線是紅色線和藍色線串入上升接觸器控制回路內（或總接觸器的控制回路內），首先應把控制回路的線斷開，用防斜拉保護器的紅色線接36V線(或其它電源)，用防斜拉保護器的藍色線接回去，即串入接觸器的控制線圈。這時防斜拉保護器還剩一根白色線（或其它顏色），這一根線接變壓器的零伏電源，祥見接線原理圖。

3：測試；接通電源，將鋼絲繩調整到自然下垂姿態（與水平面垂直），人為的斜拉鋼絲繩，使其傾斜角度大于設置的保護角度，觀察斜拉保護器是否起保護作用？若不生效，應按接線步鄹從新檢查，直至正常運作。

4：使用維護；用戶應遵守國家對起重機行業的規定，一旦發現起重機防斜拉保護器異常，應及時更換。

四：質保與售后

1：質保期限一年，一年內若因產品質量問題，用戶郵寄回來，我們免費維修。

2：若是人為因素造成的以及其它人力不可抗拒的原因，引起的問題，不屬于免費保修范圍。

五：附電路圖·接線原理圖
