起重機·防爆雙梁起重機:

 一、概述：

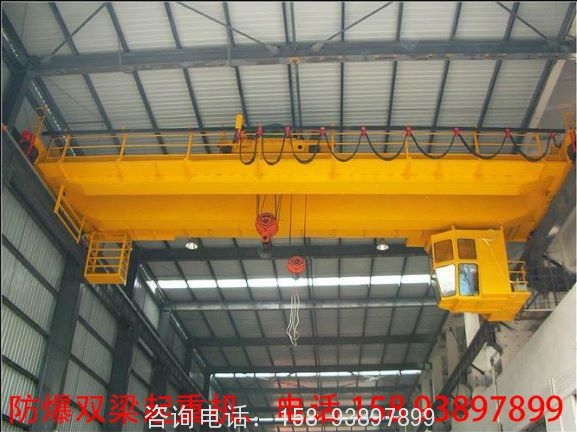

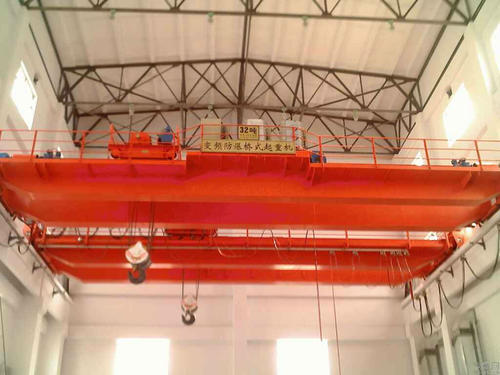

QB型防爆電動雙梁起重機是在“QD”型的基礎上，根據國家標準JB/T5897-2014《防爆橋式起重機》、GB3836.1-2000《爆炸性環境用防爆電氣設備》及GB3836.2-2000《爆炸性環境用電氣設備隔爆型電氣設備“d”》改進設計而成，其結構承載能力強、運行穩靜、外形美觀、防爆性高、安全系數大等特點。起重量5噸～200噸，跨度10.5米～35米，起升高度一般分為6米、9米、12米、16米、20米、24米等.

本產品廣泛用于化工廠易燃易爆環境中，如：倉庫、料場有爆炸性氣體環境中，或工作在有易爆性粉塵環境中。防爆雙梁起重機設有地面和司機室以及遙控器三種操作形式，安裝形式分為左、右。入門方向分側面、端面，供用戶根據各自的使用情況進行選擇。

二、簡介：

QB型防爆雙梁起重機是指工作在易燃易爆，有爆炸性氣體環境中，或工作在有易燃易爆性粉塵環境中的一種起重機，在上述環境中作起吊、裝卸、搬運貨物的專用起重機械。

防爆雙梁起重機工作的環境條件：防爆雙梁起重機通常是在室內作業，工作環境溫度-20℃～40℃，空氣相對濕度不大于85%（環境溫度為25℃時），海拔不應超過1000米，（備注：超出上述環境條件時，應注明，并根據實際情況制造）。

防爆雙梁起重機按環境條件可分為在有爆炸性氣體環境中工作的雙梁起重機和在有易燃性粉塵環境中工作的雙梁起重機。

三、防爆級別、防爆等級、標志分類、防爆級別怎樣劃分？可參考下表：

(1): 在有爆炸性氣體環境中工作的雙梁起重機

QB型防爆雙梁起重機型號解釋：

（1）：EX:代表在爆炸性氣體環境中工作的雙梁起重機。

（2）：雙梁起重機的防爆形式分為三種，

1：“d”隔爆型，電器設備的一種防爆型式，其外殼能夠承受通過外殼的任何結合面或結構間隙滲透到外殼內部的可燃性混合物在內部爆炸而不損壞結構，并且不會引起內部、外部氣體或蒸汽形成的爆炸性氣體的點燃或爆炸。

2：“e”增安型; 對在正常運行條件下不會產生電弧或電火花的電氣設備進一步采取措施，提高其安全程度，防止電氣設備產生危險溫度、電弧、電火花的可能性的防爆型式。

3：“i” 本質安全型；在GB 3836.4中規定的條件（包括正常工作條件和規定的故障條件）下，產生的任何電火花或任何熱效應均不能點燃規定的爆炸性氣體。

 （3）：防爆類別：防爆型雙梁起重機的防爆類別分為Ⅰ類和Ⅱ類，

其中Ⅰ類主要用于煤礦，防止煤層瓦斯(gas of coaQseam)、煤層氣；從煤和圍巖中逸出的甲烷、二氧化碳、氮等組成的混合性氣體爆炸。防爆雙梁起重機在這些高度危險性的氣體中工作，可有效防止爆炸危險的發生。

Ⅱ類；除煤礦外的其它爆炸性氣體環境用防爆起重機。

II類隔爆型“d”和本質安全型“i”的防爆起重機，又分為IIA、IIB和IIC級防爆。對于IIB級防爆可適用于IIA級防爆的使用條件；IIC級則可適用于IIA和IIB級防爆使用條件。

（4）：氣體級別：分為“A”, “B”, “C”,三個級別。其中“A”級主要用于煤礦，防止高度危險性的混合氣體爆炸。“B”級和 “C”級用于工業生產。

（5）：溫度組別：I類防爆起重機運行過程中電氣設備最高表面溫度不應超過:

當電氣設備表面可能堆積煤塵時：——150°C。

當電氣設備表面不會堆積或采取措施（例如密封防塵或通風）可以防止堆積煤塵時：—450°C。

II類和粉塵類防爆起重機電氣設備的最高表面溫度，見下表：

溫度組別分類表

 防爆起重機規格型號：示例1：

爆炸性氣體環境下，防爆雙梁橋式起熏機代號為QB，防爆標志為.Ex d IICl T2 Gb、額定起重量20 t、跨度22.5 m、工作級別為A6的防爆橋式起重機，即標記為： QB20-22.5A6-Ex d IIC T2 Gb。詳情咨詢電話：158 93897899

(2): 在有易爆炸性粉塵環境中工作的防爆雙梁起重機、防爆級別怎么劃分？

防爆雙梁起重機型號釋義：

（一）：DIP:代表在爆炸性粉塵環境中工作的雙梁起重機。

（二）：雙梁起重機的防爆形式分為“A”,“B”兩種；

（三）：電氣設備適用的區域：21區（在正常運行過程中，可能出現粉塵數量足以形成可燃性粉塵）和22區（在異常情況下，可燃性粉塵、氣體偶爾出現，短時間存在）。

（四）：溫度組別：設備工作時表面溫度在150°C～450°C之間。

當電氣設備表面可能堆積煤塵時：——150°C。

當電氣設備表面不會堆積或采取措施（例如密封防塵或通風）可以防止堆積煤塵時：—450°C。

防爆起重機、防爆級別劃分示例2：

在爆炸性粉塵環境下，防爆橋式起熏機代號為QB，防爆標志為Ex ia IIIA T320℃ Da、額定起重量20 t、 跨度22.5 m、工作級別為A4的防爆橋式起重機，標記為：

QB20-22.5A4-Ex ia IIIA T320℃ Da ，詳情咨詢電話：158 93897899

四、防爆級別如何劃分？補充解釋

根據防爆標準（GB3836）分析、關于防爆型式、類別、級別、組別如何劃分？

1：危險場所區域劃分

按場所中存在物質的物態不同，將危險場所劃分為爆炸性氣體環境和可燃性粉塵環境 。

2： 按場所中危險物質存在時間的長短，將兩類不同物態下的危險場所劃分為三個區，

即：對爆炸性氣體環境，為 0 區、 1 區和 2 區；對可燃性粉塵環境，為 20 區、 21 區和 22 區。針對爆炸性氣體環境， GB 3836.14 — 2000 標準中規定：

0 區：爆炸性氣體環境連續出現或長時間存在的場所。

1 區：在正常運行時，可能出現爆炸性氣體環境的場所。

   2 區：在正常運行時，不可能出現爆炸性氣體環境，如果出現也是偶爾發生并且僅是 短時間存在的場所。

      在此，“正常運行”是指正常的開車、運轉、停車，易燃易爆物質產品的裝卸、密閉容器蓋的開閉，安全閥、排放閥以及所有工廠設備都在其設計參數范圍內工作的狀態。

防爆標志解析：

防爆電氣設備按 GB 3836 標準要求，防爆電氣設備的防爆標志內容包括： 

防爆型式 + 設備類別 + 氣體組別 + 溫度組別 .

1. 防爆類型

備注：以上是防爆級別如何劃分的第一步.最好搞清楚是易燃易爆性氣體環境？或是易燃易爆性粉塵環境？▲易燃易爆性氣體或可燃性粉塵這個不能搞錯▲[慎記]。其實易燃易爆性氣體或可燃性粉塵搞清楚了，其它的都好區分。

2. 電氣設備類別 劃分：

爆炸性氣體環境用電氣設備分為：

    I 類：煤礦井下用電氣設備；

    II 類：工廠用電氣設備

    II 類隔爆型“ d ”和本質安全型“ i ”電氣設備又分為 IIA 、 IIB 、和 IIC 類。

3. 氣體組別

      爆炸性氣體混合物的傳爆能力，標志著其爆炸危險程度的高低，爆炸性混合物的傳爆能力越大，其危險性越高。爆炸性混合物的傳爆能力可用最大試驗安全間隙表示。同時，爆炸性氣體、液體、蒸汽、薄霧被點燃的難易程度也標志著其爆炸危險程度的高低，它用最小點燃電流比表示。 II 類隔爆型電氣設備或本質安全型電氣設備，按其適用于爆炸性氣體混合物的最大試驗安全間隙或最小點燃電流比，進一步分為 IIA 、 IIB 和 IIC 類。 如下表所示。

4. 溫度組別

爆炸性氣體混合物的引燃溫度是能被點燃的溫度極限值。

       電氣設備按其最高表面溫度分為 T1 ～ T6 組，使得對應的 T1 ～ T6 組的電氣設備的最高表面溫度不能超過對應的溫度組別的允許值。溫度組別、設備表面溫度和可燃性氣體或蒸汽的引燃溫度之間的關系如下表所示:

       這是與氣體點燃溫度有關的電氣設備（假定環境溫度為 40 ℃ 時）的最高表面溫度，點燃能量的大小或說點燃能量的多少均與點燃溫度無關。

名詞解釋 ：

 （ d ）級： 隔爆型電氣設備（ d ）：是指把能點燃爆炸性混合物的部件封閉在一個外殼內，該外殼能承受內部爆炸性混合物的爆炸壓力、并能阻止和周圍的爆炸性混合物傳爆的電氣設備。（注釋：若在一個電器箱殼內發生了爆炸，如電動機運行出了故障短路時，線圈會燒毀，但這種燒毀線圈的現象僅發生在電機的內部，這種現象并不會引起外部那些易燃易爆氣體、粉塵的爆炸，用電器箱殼隔開了，所以叫隔爆型電氣設備）。

（ e ）級：增安型電氣設備（ e ）：正常運行條件下，不會產生點燃爆炸性混合物的火花或危險溫度，并在結構上采取措施，提高其安全程度，以避免在正常和規定過載條件下出現點燃現象的電氣設備。 （注釋：安全性有所增加，所以叫增安型）。

（ i ）級：本質安全型電氣設備（ i ）：在正常運行或在標準試驗條件下所產生的火花或熱效應均不能點燃爆炸性混合物的電氣設備。

防爆雙梁起重機按國家規定應符合如下標準：

GB/T 3811-2008起重機設計規范

GB 3836.1-2010爆炸性環境第1部分：設備通用要求

GB 3836.14爆炸性氣體環境用電氣設備第14部分：危險場所分類

GB 3836.15爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外） GB 8918重要用途鋼絲繩

GB 12476.I 可燃性粉塵環境用電氣設備第1部分：通用要求

GB 12476.2可燃性粉塵環境用電氣設備第2部分：選型和安裝GB/T l 3306標牌

GB/T 14405-2011 通用橋式起重機

GB/T 20303.5起重機司機室第5部分：橋式和門式起重機JB/T 8110.2起重機橡膠緩沖器

JB/T 10833 起重機用聚氨酯緩沖器

本公司生產各種型號的防爆雙梁起重機，我們從業時間長，質量優良穩定，產品暢銷二十余年、至今保持零事故。我們時刻以產品運行時的安全性穩定性，為企業的生命線，詳情咨詢電話：158 93897899.

五、電氣防爆要求

5.1 爆炸性氣體環境用電氣設備應符合GB 3836.1、GB 3836.2、GB 3836.3及GB 3836.4的規定?？扇夹苑蹓m環境用電氣設備應符合GB 12476.1的規定。

5.2爆炸性氣體環境時，所有電氣設備應采用防爆型電氣設備，其中電動機及控制箱（不包括接線盒）應采用隔爆型。

可燃性粉塵環境時，防爆起重機配用電動機和控制箱推薦按塵密型外殼設計制作，其他電氣設備， 如按鈕裝置、起升限位器、起重量限制器、運行行程開關及接線盒可按防塵型或塵密型設計制作。

5.3防爆起重機必要時應設警示信號，警示信號應為本質安全型。

5.4防爆起重機的電源接入應采用軟電纜導電，電氣設備之問的連線，應采用橡套銅芯多股電纜， 并應帶一芯接地芯線，配線采用銅芯多股橡套電纜，電纜中間不允許自‘接頭，必要時可設防爆接線盒。

5.5各防爆電氣設備的引入裝置，應符合GB 3836.15-2000中10.3.2的規定。

5.6防爆電器外殼明顯處應設有警告牌，爆炸性氣體環境時應設有“嚴禁帶電打開”警告牌，可燃性粉塵環境時應設有“嚴禁帶電打開”警告牌。

5.7爆炸性氣體環境用防爆起重機電氣設備的安裝應符合GB 3836.15的規定：可燃性粉塵環境用防爆起重機電氣設備的安裝應符合GB 12476.2的規定。 詳情咨詢電話：158 93897899

購置詢價須知：

1、QB型防爆雙梁橋式起重機，起重量一般分為：5噸、10噸、16噸、20噸、32噸、50噸、60噸、80噸、100噸、120噸、150噸、180噸、200噸，跨度從7米至35米之間，每半米一個規格，起升高度一般分為6米、9米、12米、16米。

2、使用場所分為：易燃易爆粉塵環境， 易燃易爆氣體環境

3、技術領先：接受定制低輪壓型起重機、降低對廠房結構壓力、有利于廠房使用年限的延長。在起重機行業內我們參與多項技術研發、制定并擁有專利。卓越的產品質量、將為您在后續使用期間節省大量的維護費用。
